1Cr11Ni2W2MoV
近年來(lái)，1Cr11Ni2W2MoV的使用數(shù)量越來(lái)越多，應(yīng)用也越來(lái)越廣泛，但是一些新用戶(hù)之前沒(méi)使用過(guò)1Cr11Ni2W2MoV，不熟悉這個(gè)材料，會(huì)忽略一些細(xì)節(jié)，這個(gè)材料含碳量低，一般在熱加工時(shí)就容易忽略，但是由其特殊的合金比例導(dǎo)致1Cr11Ni2W2MoV比其它相同及類(lèi)似碳含量的材料更容易產(chǎn)生應(yīng)力，開(kāi)裂的風(fēng)險(xiǎn)要大一些，筆者曾經(jīng)親身經(jīng)歷過(guò)。1Cr11Ni2W2MoV的熱處理工藝非常成熟，正火+淬火+回火，但是1Cr11Ni2W2MoV特殊之處在于正火與淬火的溫度是一模一樣，很多新手朋友就容易忽略，直接就省略一把火，最終的結(jié)果會(huì)導(dǎo)致力學(xué)性能達(dá)不到標(biāo)準(zhǔn)要求。為了加快生產(chǎn)速度，使用1Cr11Ni2W2MoV電渣錠，開(kāi)坯，直接鍛造鍛件，或者各種方，扁，圓，桶件等都會(huì)效率高一些。
1Cr11Ni2W2MoV是什么材料？我們整理一些相關(guān)資料文獻(xiàn)對(duì)1Cr11Ni2W2MoV材料的描述，1Cr11Ni2W2MoV屬于新型馬氏體耐熱不銹鋼，是在低碳的12% Cr鋼中加入大量的鎢W、鉬Mo、釩V等縮小奧氏體相區(qū)的鐵素體形成化學(xué)元素，使1Cr11Ni2W2MoV鋼具有馬氏體相變硬化的能力， 所以該材料具有非常好的綜合機(jī)械性能，被廣泛用于制造航空用發(fā)動(dòng)機(jī)葉片，餅件，軸類(lèi)產(chǎn)品。
1Cr11Ni2W2MoV標(biāo)準(zhǔn)規(guī)范:
1Cr11Ni2W2MoV產(chǎn)品形態(tài):

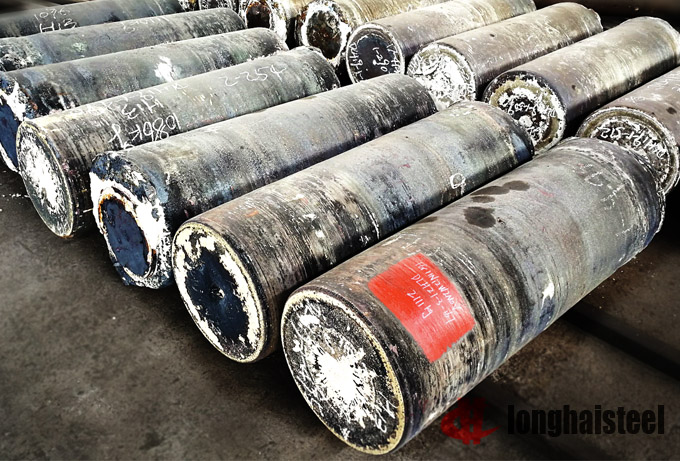

1Cr11Ni2W2MoV電渣錠

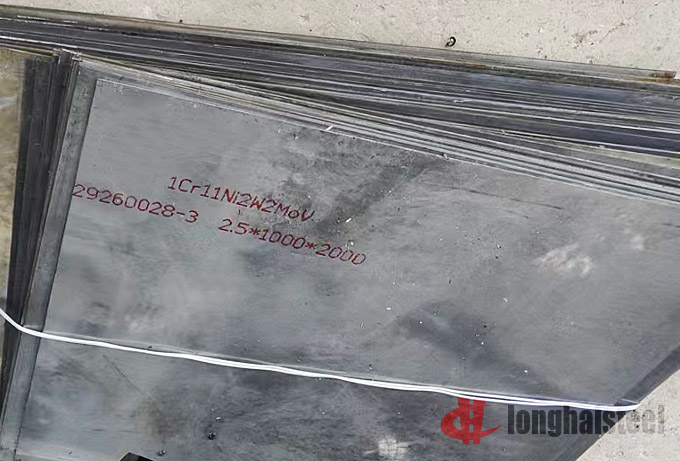

1Cr11Ni2W2MoV薄板
1Cr11Ni2W2MoV方扁鋼

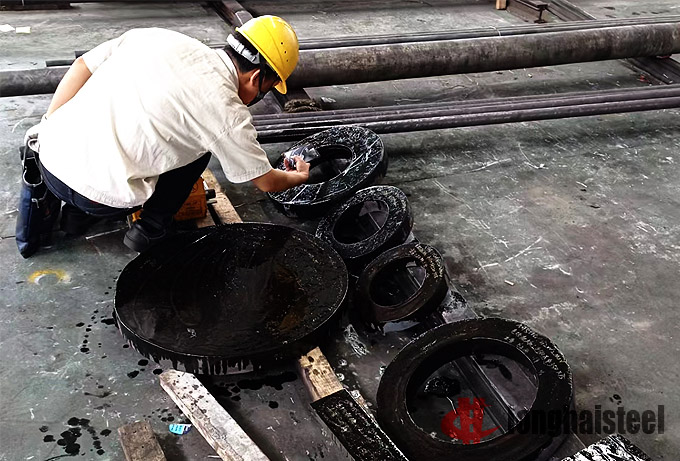

1Cr11Ni2W2MoV鍛件(鍛環(huán), 鍛餅)

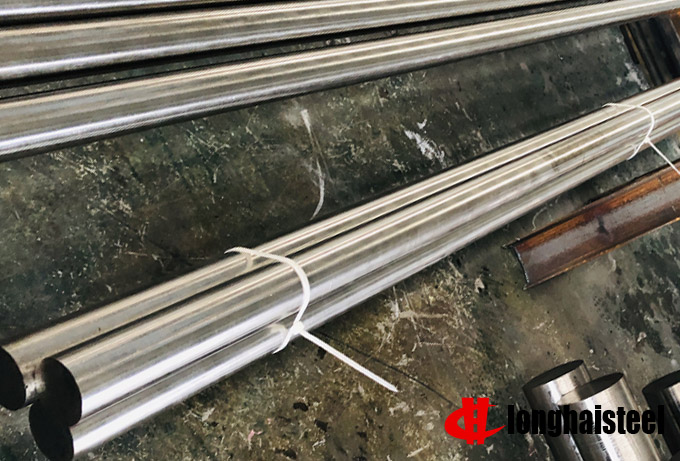

1Cr11Ni2W2MoV圓鋼
1Cr11Ni2W2MoV葉片
1Cr11Ni2W2MoV, 13Cr11Ni2W2MoV 相關(guān)標(biāo)準(zhǔn)規(guī)范
GJB 2294-95, GJB 2294A-2014, GJB 2295-1995, GJB 5040-2001, HB 5270-83, HB 5024-89, YB 675-73, YB 677-71, GB/T 1221-92, GB/T 1221-2007, GB/T 20878-2007, GB/T 4356-2016
1Cr11Ni2W2MoV化學(xué)成分
| 牌號(hào) | 標(biāo)準(zhǔn)規(guī)范 | C | Si | Mn | P | S | Cr | Ni | Mo | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1Cr11Ni2W2MoV | GJB 2294 | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.025 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 13Cr11Ni2W2MoV | GJB 2294A | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.030 | ≤0.020 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 1Cr11Ni2W2MoV | GJB 2295A | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.025 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 13Cr11Ni2W2MoV | GB/T 1221 | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.030 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 13Cr11Ni2W2MoV | GB/T 20878 | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.030 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 1Cr11Ni2W2MoV | GB/T 4356 | 0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.030 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
| 1Cr11Ni2W2MoV | HB 5024 |
0.1-0.16 | ≤0.60 | ≤0.60 | ≤0.035 | ≤0.030 | 10.5-12.0 | 1.4-1.8 | 0.35-0.50 | 0.18-0.3 | 1.5-2.0 |
1Cr11Ni2W2MoV符合GJB 2294-95機(jī)械性能
- 熱處理工藝(組別1) - 正火溫度: 1000-1020℃, 冷卻介質(zhì): 油冷或空冷, 回火溫度: 660-710℃
- 抗拉強(qiáng)度 σb Mpa: ≥885
- 屈服點(diǎn) σs Mpa: ≥735
- 延伸率 δ %: ≥15
- 斷面收縮率 ψ %: 55
- 沖擊功 Aku J: 71
- 硬度: HB 269 - 321
- 熱處理制度(組別2) - 正火溫度: 1000-1020℃, 冷卻介質(zhì): 油冷或空冷, 回火溫度: 540-590℃
- 抗拉強(qiáng)度 σb Mpa: ≥1080
- 屈服點(diǎn) σs Mpa: ≥885
- 延伸率 δ %: ≥12
- 斷面收縮率 Z %: 50
- 沖擊功 Aku J: 55
- 硬度: HB 311 - 388
13Cr11Ni2W2MoV符合GJB 2294A-2014機(jī)械性能
- 退火態(tài)
- 硬度: HB 197-269
- 熱處理制度(I) - 1000-1020℃正火, 冷卻介質(zhì): 油或空氣, 回火溫度: 540-590℃
- 抗拉強(qiáng)度 σb Mpa: ≥1080
- 屈服點(diǎn) σs Mpa: ≥885
- 延伸率 δ %: ≥12
- 斷面收縮率 Z %: 50
- 沖擊功 Aku J: 55
- 硬度: HB 311 - 388
- 熱處理制度(II) - 1000-1020℃正火, 冷卻介質(zhì): 油或空氣, 回火溫度: 660-710℃
- 抗拉強(qiáng)度 σb Mpa: ≥885
- 屈服點(diǎn) σs Mpa: ≥735
- 延伸率 δ %: ≥15
- 斷面收縮率 Z %: 55
- 沖擊功 Aku J: 71
- 硬度: HB 269-321
1Cr11Ni2W2MoV符合GJB 2295機(jī)械性能
- 經(jīng)淬火回火處理的馬氏體型鋼板力學(xué)性能 - 淬火溫度: 1000-1020℃, 油冷或空冷, 回火溫度: 660-710℃
- 抗拉強(qiáng)度 σb Mpa: ≥835
- 屈服點(diǎn) σs Mpa: -
- 延伸率 δ %: ≥14
- 斷面收縮率 ψ %: -
- 沖擊功 Aku J: -
- 硬度: HB -
13Cr11Ni2W2MoV符合GB/T 1221機(jī)械性能
- 退火態(tài)
- 硬度: HBW ≤269
- 熱處理制度(I)
- 抗拉強(qiáng)度 σb Mpa: ≥885
- 屈服點(diǎn) σs Mpa: ≥735
- 延伸率 δ %: ≥15
- 斷面收縮率 Z %: 55
- 沖擊功 Aku J: 71
- 硬度: HB 269-321
- 熱處理制度(II)
- 抗拉強(qiáng)度 σb Mpa: ≥1080
- 屈服點(diǎn) σs Mpa: ≥885
- 延伸率 δ %: ≥12
- 斷面收縮率 Z %: 50
- 沖擊功 Aku J: 55
- 硬度: HB 311-388
1Cr11Ni2W2MoV符合GJB 5040 機(jī)械性能
- 正火+回火或回火 - 正火溫度: 990-1010℃, 空冷；730-750℃ 空冷；
- 硬度: HBS 197-269
- 淬火溫度: 1000-1020℃, 冷或空冷,
- 回火溫度: 660-710℃
- 抗拉強(qiáng)度 σb Mpa: ≥885
- 屈服點(diǎn) σs Mpa: ≥735
- 延伸率 δ %: ≥15
- 斷面收縮率 Z %: 55
- 沖擊功 Aku J: 71
- 硬度: HB 269-321
- 回火溫度: 540-590℃
- 抗拉強(qiáng)度 σb Mpa: ≥1080
- 屈服點(diǎn) σs Mpa: ≥885
- 延伸率 δ %: ≥12
- 斷面收縮率 Z %: 50
- 沖擊功 Aku J: 55
- 硬度: HB 311 - 388
- 回火溫度: 660-710℃
1Cr11Ni2W2MoV符合HB 5024 淬火+回火機(jī)械性能
- 淬火溫度: 1000-1020℃, 油或空淬,
- 回火溫度: 660-710℃
- 抗拉強(qiáng)度 σb Mpa: ≥885
- 屈服點(diǎn) σs Mpa: ≥735
- 延伸率 δ %: ≥15
- 斷面收縮率 Z %: 55
- 沖擊功 Aku J: 885
- 布氏硬度壓痕直徑 mm: 3.40-3.70
- 試樣毛坯尺寸: 25mm
- 回火溫度: 540-600℃
- 抗拉強(qiáng)度 σb Mpa: ≥1080
- 屈服點(diǎn) σs Mpa: ≥885
- 延伸率 δ %: ≥12
- 斷面收縮率 Z %: 50
- 沖擊功 Aku J: 685
- 布氏硬度壓痕直徑 mm: 3.10-3.45
- 試樣毛坯尺寸: 25mm
- 回火溫度: 660-710℃
1Cr11Ni2W2MoV符合GB/T 20878 物理性能
- 密度 Kg/dm3 20℃: 7.80
- 比熱容 kJ/(kg.K) 0-100℃: 0.48
- 熱導(dǎo)率 W/(m.K) 100℃: 22.2, 500℃: 28.1
- 線(xiàn)膨脹系數(shù) 0-100℃: 9.3, 0-500℃: 11.70
- 縱向彈性模量 kN/mm2: 196
- 磁性: 有
1Cr11Ni2W2MoV符合GB/T 34358 物理性能
| 溫度 | 彈性模量 10 - 5 | 線(xiàn)膨脹系數(shù) a 10 6 | 導(dǎo)熱系數(shù) l | 密度 r | 比熱容 C | 電阻率 R 10 9 |
| Hail | MPa | 1 / Grad | W / (m deg) | kg / m 3 | J / (kg deg) | Ohm m |
| twenty | 2 | 20.9 | 7800 | |||
| 100 | 1.98 | eleven | 22.3 | |||
| 200 | 1.87 | 11.7 | 24 | |||
| 300 | 1.75 | 12.2 | 25 | |||
| 400 | 1.65 | 13.3 | 27.2 | |||
| 450 | 1.57 | |||||
| 500 | 1.45 | 13 | 28 | |||
| 550 | 1.25 | |||||
| 600 | 1.09 | 13.3 | 28.5 | |||
| 700 | 28.9 | |||||
| 800 | 31.4 |
1Cr11Ni2W2MoV焊接性能
1Cr11Ni2W2MoV具有良好的焊接性能，可制造形狀復(fù)雜的模鍛件和焊接結(jié)構(gòu)件。
1Cr11Ni2W2MoV牌號(hào)對(duì)照 - 近似牌號(hào) - 國(guó)外牌號(hào)
| GJB 2294-95 | GJB 2294A-2014 | 數(shù)字牌號(hào) | GOST 5632-72 |
| 1Cr11Ni2W2MoV | 13Cr11Ni2W2MoV | S47310 | 13Х11Н2В2МФ, 13Х11Н2-В2МФ, 1Х12Н2-ВМФ, ЭИ961 |
